多芯高柔性拖鏈電纜的2種內部結構：分層絞合和分束絞合dWW拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

多芯高柔性拖鏈電纜通常指12芯及以上的高柔性拖鏈電纜線，市場上常見的多芯高柔性拖鏈電纜主要有2種內部結構：分層絞合和分束絞合。dWW拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

怎樣識別多芯普通電纜與高柔性拖鏈電纜？dWW拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

1、分層電纜dWW拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

電纜的芯線大多圍繞中心線被緊緊的絞合成幾層，外面包裹著擠壓式護套，這種結構當電纜彎曲受力時，它的內徑受壓而外徑受拉，內徑和外徑的壓縮緊張。dWW拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

起初由于材料的彈性，電纜能正常工作，但不久之后，材料就會因?yàn)檫^度受力而導致永久變形。經過這種特殊的擠壓過程，電纜的芯線形成不同的受壓和拉伸區域。起旋現象就產生了。大多數情況下，電纜會很快斷裂。dWW拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

分層絞合多芯高柔性拖鏈電纜的優點是制造成本相對較低。dWW拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

2、分束成纜dWW拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

電纜的芯線先單獨絞合成束，將芯線圍繞一個抗拉材料做成的中心絞成束，由于多重成束工藝，在電纜內部，芯線多次改變彎曲電纜的內徑和外徑，高度緊拉的中心線周圍的拉力和壓力彼此平衡，使得電纜的內部結構有可靠的穩定性，因此拖鏈電纜在zui大的彎曲受力作用在也能保持穩定。 拖鏈電纜在承受的彎曲應力時能保持穩定。dWW拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

分束絞合多芯高柔性拖鏈電纜的優點是循環次數大，使用時限長，但工藝的復雜性也決定了價格的高低。dWW拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

制造工藝是決定產品質量的重要因素之一，在一些所謂的高柔性拖鏈電纜中，分層結構無法在長期的彎曲過程中提供必要的結構支持，從而使用電纜易于折斷。dWW拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

因此，同是拖鏈電纜，電纜的結構未必相同，其電纜價格就是其質量的外在表現。dWW拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

選擇拖鏈電纜時不能片面地追求低價，也不能過分的追求高端，應從產品的定位出發，具有性價比的電纜才是明智的選擇。dWW拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

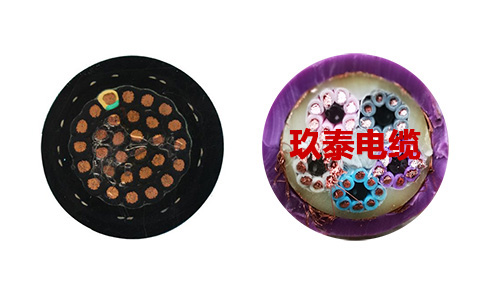

通過內部結構可以簡單地識別多芯普通柔性電纜與高柔性拖鏈電纜。dWW拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

當需要選擇多芯高柔性拖鏈電纜型號時，可通過內部結構來分辨出拖鏈電纜質量的優劣，分層絞合電纜價格低但使用壽命短，分束絞合工藝復雜，從而價格高，但更耐用。dWW拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

• Q

  拖鏈電纜有哪些型號？

  A

  拖鏈電纜型號眾多，一般常見的國產拖鏈電纜型號有TRVV、TRVVP、TRVVSP(TRVVPS)。

• Q

  柔性電纜與軟電纜是什么關系？

  A

  柔性電纜，英文為Flexible cable，早期多用于進口電纜，而在我國的電工專業術語中，軟電纜的英文也為Flexible cable，可見柔性電纜與軟電纜屬于同一種電纜的兩種名稱。柔性電纜與軟電纜采用多股導體，具有一定的靈活性，用于固定安裝的場合。
